AF光学法拉第隔离器法拉第旋转器
描述：
法拉第隔离器（FI）是一种不可逆的光学装置，它将一束方向的线偏振光透过并偏转回光。它通常由法拉第旋转器和两个偏振器组成。法拉第旋转器由置于永磁体系（Nd-Fe-B）中的磁光活性材料制成。
有两种类型的磁光活性材料可供选择：铽掺杂玻璃，铽镓石榴石（TGG）晶体。
隔离器通过将反射和背散射光衰减几个数量级（10 ^ 4到10 ^ 6）来保护激光源。当某些设备对光学反馈有极高的敏感度时，也会使用它，这会导致强度不稳定，频率拉动和其他不良影响。法拉第隔离器在CPA（啁啾脉冲放大）激光器布局中也是不可缺少的，其中种子振荡器及其泵源可能偶尔被后向反射而容易受到损坏。
特性：
?- 400到1250 nm工作波长
- 高达60 dB的峰值隔离度
?- 92％透射率
?- 宽带和可调型号可选
?- 薄膜偏振器（TFP），LIDT >5 J/cm^2 at 10 ns
选项：
-TFP： 对于一些常见激光波长（如800，1030，1064nm），在10ns时具有5J /cm^2的较高激光诱导损伤阈值的薄膜偏振器;
-60dB： 可定制的双晶（两级，双级）光学法拉第隔离器单元，隔离比高达60dB;
-HT： 一些隔离器模型可能被升级为具有高达92％的透射率，其中一个格兰棱镜偏振器用于洛匈棱镜，然而，这也使得被拒射束的角度更接近主光束路径。
参数规格：
- 部件号中：
AFR 表示法拉第旋转器（无偏振器供应），
AFI 表示法拉第隔离器（附带偏振器），
PI 表示偏振无关隔离器（带偏振器）
- 损伤阈值（典型值）： AFI隔离器：1 J/cm^2 at 10 ns; AFR rotators: 5 J/cm^2 at 10 ns;一些隔离器型号可用TFP版本，10 ns时可提供5 J / cm^2分的DT，详情请咨询;
- 光功率： TGG材料比Glass材料具有更高的平均功率阈值（我们推荐TGG用于平均功率大于10 W / cm^2的光束）;- 在使用适当选择的外部偏光镜的情况下，旋转器的隔离率显示可实现的隔离率。
AF光学法拉第隔离器法拉第旋转器的基本型号如下，定制规格请进一步咨询：
中心波长 nm | 通光孔径 mm 1) | 型号 | 材料 | 隔离峰值 dB 2) | 带宽 | Tpeak % | 尺寸（光束高） mm | |
1250 nm | 5 mm | 5AFR-1250C | TGG | 38 dB | ±5 nm | 98% | 65x71x77 (42) | |
5AFI-1250C | 90% | 90x71x77 (42) | ||||||
1030...1070 nm， fixed | 2 mm | 2AFR-1064C | TGG | 38 dB | ±10 nm | 98% | 50x38x46 (26) | |
2AFI-1064C | 90% | 78x38x46 (26) | ||||||
4 mm | 4AFR-1064C | 38 dB | ±10 nm | 98% | 52x45x51 (28.5) | |||
4AFI-1064C | 90% | 85x45x51 (28.5) | ||||||
6 mm | 6AFR-1064C | 38 dB | ±10 nm | 98% | 55x48x54 (30) | |||
6AFI-1064C | 90% | 92x48x54 (30) | ||||||
8 mm | 8AFR-1064C | 38 dB | ±10 nm | 98% | 62x59x65 (35.5) | |||
8AFI-1064C | 90% | 100x59x65 (35.5) | ||||||
10 mm | 10AFR-1064C | 38 dB | ±10 nm | 98% | 65x66x72 (39) | |||
10AFI-1064C | 90% | 110x66x72 (39) | ||||||
12 mm | 12AFR-1064C | 38 dB | ±10 nm | 98% | 69x71x77 (41.5) | |||
12AFI-1064C | 90% | 120x71x77 (41.5) | ||||||
1030 nm， broadband | 2 to 12 mm | (2-12)AFRB-1030C | TGG | 35 dB | 980-1070 nm | 98% | W， H same as fixed， L+8 mm | |
(2-12)AFIB-1030C | 88% | |||||||
700...900 nm， fixed | 2 mm | 2AFR-800C， G | TGG (C) or Glass (G) | 38 dB | ±10 nm | 98% | 50x38x46 (26) | |
2AFI-800C， G | 90% | 78x38x46 (26) | ||||||
4 mm | 4AFR-800C， G | 38 dB | ±10 nm | 98% | 52x45x51 (28.5) | |||
4AFI-800C， G | 90% | 85x45x51 (28.5) | ||||||
5 mm | 5AFR-800C， G | 38 dB | ±10 nm | 98% | 52x48x54 (30) | |||
5AFI-800C， G | 90% | 88x48x54 (30) | ||||||
8 mm | 8AFR-800C， G | 38 dB | ±10 nm | 98% | 62x59x65 (35.5) | |||
8AFI-800C， G | 90% | 100x59x65 (35.5) | ||||||
10 mm | 10AFR-800C， G | 38 dB | ±10 nm | 98% | 65x66x72 (39) | |||
10AFI-800C， G | 90% | 110x66x72 (39) | ||||||
12 mm | 12AFR-800C， G | 38 dB | ±10 nm | 98% | 69x71x77 (41.5) | |||
12AFI-800C， G | 90% | 120x71x77 (41.5) | ||||||
15 mm | 15AFR-800C， G | 38 dB | ±10 nm | 98% | 71x81x84 (46) | |||
15AFI-800C， G | 90% | 140x81x84 (46) | ||||||
700-880 nm， broadband | 4 to 12 mm | (4-12)AFRB-800C， G | TGG (C) or Glass (G) | 35 dB | ±60 nm | 98% | W， H same as fixed， L+6 mm | |
(4-12)AFIB-800C， G | 88% | |||||||
710-880 nm， tunable | 4 to 12 mm | (4-12)AFIТ-800C， G | TGG (C) or Glass (G) | 38 dB | ±10 nm (tunable) | 88% | W， H same as fixed， L+50 mm | |
633 nm | 4 mm | 4AFR-633С | TGG | 38 dB | ±10 | 98% | 52x45x51 (28.5) | |
4AFI-633С | 85% | 85x45x51 (28.5) | ||||||
5 mm | 5AFR-633G | Glass | 38 dB | ±10 | 98% | 52x48x54 (30) | ||
5AFI-633G | 85% | 90x48x54 (30) | ||||||
532 nm | 2 mm | 2AFR-532С | TGG | 38 dB | ±10 | 97% | 30x38x46 (26) | |
2AFI-532С | 85% | 75x38x46 (26) | ||||||
5 mm | 5AFR-532С | 38 dB | ±10 | 97% | 30x48x54 (30) | |||
5AFI-532С | 85% | 90x48x54 (30) | ||||||
8 mm | 8AFR-532С | 38 dB | ±10 | 97% | 42x59x65 (35.5) | |||
8AFI-532С | 85% | 100x59x65 (35.5) | ||||||
10 mm | 10AFR-532С | 38 dB | ±10 | 97% | 45x66x72 (39) | |||
10AFI-532С | 85% | 110x66x72 (39) | ||||||
400 nm | 4 mm | 4AFR-400С | TGG | 38 dB | ±5 | 85% | 30x45x51 (28.5) | |
4AFI-400С | 75% | 60x45x51 (28.5) | ||||||
6 mm | 6AFR-400С | 38 dB | ±5 | 85% | 30x48x54 (30) | |||
6AFI-400С | 75% | 70x48x54 (30) | ||||||
Polarization-independent isolators: | ||||||||
1064 nm | 1.53) mm | PI35C4) | TGG | 35 dB | ±5 | 90% | 120x48x52 (28) | |
1064 nm | 1.53) mm | PI35C35) | TGG | 35 dB | ±5 | 90% | 80x32x32 | |
1）典型的孔径，其他孔径可根据要求提供; 2）可根据要求提供> 60 dB的双级光隔离器; 3）输入光束直径在1 / e ^ 2; 4）具有光纤输入的PI35CF型号可用; 5）小包装。 | ||||||||

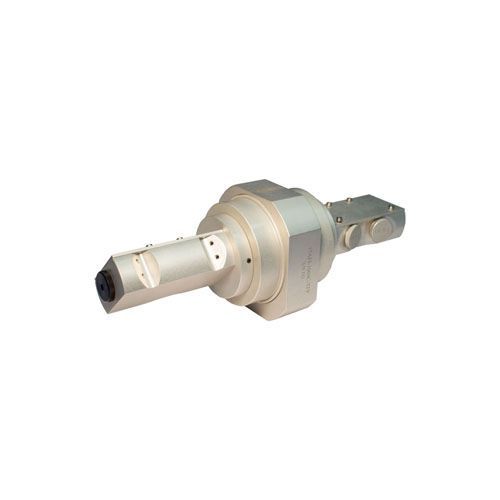

15AFI-1064C-TFP法拉第光学隔离器，带有薄膜偏振器和15毫米CA，用于高能量1064nm激光器
6AFI-1064C坚固耐用的法拉第隔离器装置，从输入格兰偏光镜上取下保护帽
