产品简介

太赫兹真空电子器件具有输出功率高、可在常温下工作等优点。在物理、化学、信息和生物学等基础研究领域以及材料、通讯、安全等技术领域太赫兹成像技术及太赫兹波谱技术具有重大的科学价值和广阔的应用前景。开发高功率、造

价低、重量轻、体积小、实用型的真空电子学太赫兹器件是今后的发展趋势。在太赫兹真空电子器件发展中， 需要进一步提高阴极的发射能力， 以提高电流密度、电子束的质量。

PST系列高功率太赫兹源的基本原理为虚火花等离子体放电技术。工作过程为： 首先利用虚火花等离子体电子枪产生微波波段的电磁波，之后通过回波振荡器（BWO）及相应气体激发微波从而产生对应波段的太赫兹脉冲辐射。具体组

成如下：

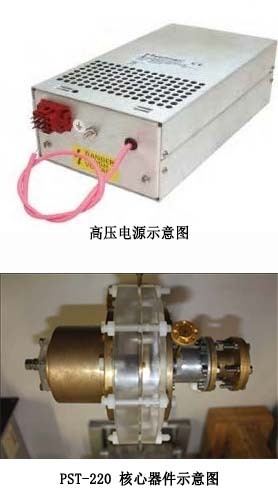

A. 高压 电源

√ 输入：24Vdc±10%；

√ 输出：1kV-60kV可调（10种模式） ；

√ 体积：23cmX12.7cmX7.6cm（长X高X宽） ；

√ 重量：2.38kg。

B. 调频模块

可选中心频率范围25Ghz~340Ghz， 单一调频模块频率范围为中心频率的 ±10%。

针对本项目，选取220Ghz的调频模块。

C. 产品特点

√ 无需外加磁场 ；

√ 紧凑型 ；

√ 手提式 ；

高功率太赫兹源PST-220参数指标

技术参数

PST-220 实测输出波形

PST-220 工作原理图

PST-220 模拟结果
