产品系列
产品简介

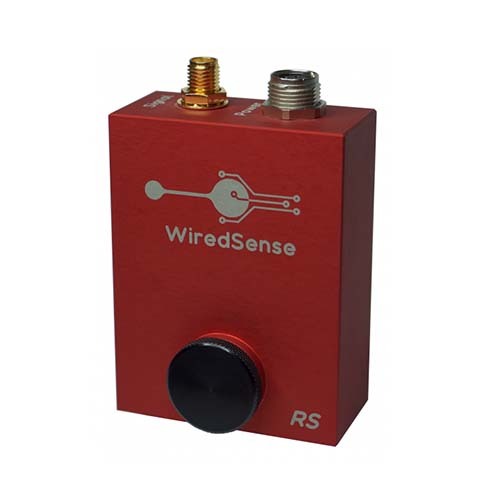

MPY-RS太赫兹探测器是一款告诉且灵敏的太赫兹探测器,在MPY-01型号的基础上新推出的MPY-RS太赫兹探测器可以直接测量脉冲重复频率高至5KHz的太赫兹信号,例如基于5Hz-5KHz重频的飞秒放大器系统产生的强场太赫兹脉冲不用斩波调制即可直接测量。与此同时MPY-RS热释电探测器的高灵敏度特性也能噪声水平都能很好的保持。
MPY-RS太赫兹探测器可覆盖波长从紫外(UV)至太赫兹(THz)波段,选择不同的窗口,对应不同的频率区域。
MPY-RS太赫兹探测器的信号输出通过一根SMA同轴线可以连接锁相放大器或者示波器等测量设备,探测器发货配送SMA转BNC适配器。
太赫兹探测器自带低噪声的外部供电接口,相比MPY-01型号的太赫兹探测器,MPY-RS可以持续供电。
MPY-RS太赫兹探测器技术参数
物理特性 | |
探测原理 | 热释电 Pyroelectric |
探测材料 | 黑图层的LiTaO3 |
重量 | 80g |
操作温度 | -20℃-50℃ |
尺寸(H×B×T) | 59.8mm×45.3mm×21.0mm |
探测器入射窗尺寸 | 5.0mm×5.0mm |
活性探测区域 | 3.0mm×3.0mm |
电特性 | |
电源供给 | 12VDC低噪声电源(Thorlabs LDS12B) |
电源接头 | 3-pole M8 |
输出信号 | 模拟信号 |
输出电压值 | -8V-8V |
输出接口 | SMA (可选SMA转BNC适配器) |
测量特性 | |
电压响应度 | 25KV/W @1500nm |
响应时间(0-100%) | 典型值 0.2s |
脉冲频率范围 | 5Hz-5KHz (测量连续波时需要光学斩波器) |
噪声等效功率 NEP | 750pW/Hz1/2 (@1500nm, f=20Hz,20℃) |
噪声密度 | 21uV/Hz1/2 (rms, f=20Hz, BW-1Hz, 20℃) |
可探测率 | 典型值 4×108cmHz1/2/W |
**测量功率 | 500uW (f=10Hz) |
损伤阈值 | 60 mW/cm2 |
光谱带宽 | UV-THz 紫外到太赫兹 |
KBr 窗片 | 200nm-30um |
Si窗片 | 1um-1000um |
Teflon 窗片 | 60um-1000um |
没有窗片 | 10nm-1000um |
其他类型的窗片可以根据要求定制 |
MPY-RS太赫兹探测器结构图
MPY-RS太赫兹探测器典型响应曲线
